ویژگی های نرم افزار ایتبس 2018

معرفی نرم افزار ایتبس

نرم افزار ایتبس (ETABS) در کنار سایر نرم افزارهایی همچون STADD و Robot structure  یکی از پرکاربردین نرم‌افزارهای تحلیل و طراحی ساختمان ها در حوزه مهندسی عمران و رشته های مرتبط با آن است. شرکت آمریکایی Computers and Structures با تکیه بر ساخت نرم افزارهای سازه ای و لرزه ای در سال ۱۹75 میلادی شکل گرفت و از پیشگامان تولید و عرضه این نوع نرم افزارها است.

نرم افزارهای تخصصی مهندسی عمران از قبیل نرم افزار SAP، SAFE و CSI Brdige از محصولات این شرکت است و سازه های معروفی در سراسر جهان مانند برج تایپه 101 و برج خلیفه دبی و … با بهره گیری از نرم افزارهای شرکت CSI تحلیل و طراحی شده است.

 نرم افزارهای شرکت CSI

برنامه ETABS در طراحی سازه های فولادی و بتنی تمامی ضوابط لرزه ای متناسب با نوع شکل پذیری ساختمان ها را در طراحی در نظر می گیرد. ابتدا قابلیت های بنیادی برنامه ایتبس شرح داده می شود و پس از آن به قابلیت های جدیدترین ورژن تاکنون (ایتبس 18) پرداخته می شود.



قابلیت های نرم افزار ETABS

برنامه ایتبس قابلیت های زیادی دارد که به برخی از آن ها اشاره خواهیم کرد تا با قابلیت های آن آشنا شوید.

  • محاسبه اتوماتیک جرم و مرکز جرم و سختی
  • توزیع نیروی زلزله در ارتفاع سازه به صورت اتوماتیک
  • لحاظ پیچش اتفاقی در هنگام اعمال زلزله
  • قابلیت طراحی المان های فولادی، بتنی
  • قابلیت طراحی دیوارهای برشی
  • ایجاد داده های ورودی برای دیگر نرم افزارهای CSI (SAP و SAFE)
  • انجام انواع تحلیل های خطی و غیرخطی

نداشتن تسلط کافی بر روی نرم افزارهای مهندسی همچون نرم افزار سیف و ایتبس  می تواند تبعات سنگینی به همراه داشته باشد لذا  توصیه می گردد با آموزش جامع نرم افزار ایتبس خطاها حداقل گردد. با شرکت در کلاس ایتبس این موسسه در مشهد می توانید مهارت لازم را کسب کرده و با اخذ مدرک فنی و حرفه ای دوره ایتبس می توانید از لحاظ شغلی ارتقا یابید و جهت افزایش امتیاز مهاجرتی خود نیز استفاده نمایید.

ویژگی های نرم افزار ایتبس 2018

ورژن های برنامه ETABS

ایتبس 9.7.4 یکی از متداول ترین ورژن هایی است که در ایران بیشتر از دیگر ورژن ها مورد استفاده قرار می گیرد. با توجه به قابلیت هایی که در ورژن ETABS 2013 به برنامه افزوده شد. ایتبس 9.7.4 کمتر مورد توجه قرار گرفته است. از جمله ورژن هایی که تاکنون از سوی شرکت CSI منتشر شده است:

  • ETABS 2013
  • ETABS 2015
  • ETABS 2016
  • ETABS 2017
  • ETABS 2018

ورژن های جدید نسبت به ورژن های قدیم از لحاظ گرافیکی و رابط کاربری بهبود یافته است و آیین نامه های جدید بین المللی نیز در ورژن های جدید اضافه شده است. در ادامه به بررسی ویژگی های نرم افزار ایتبس 2018  که جدیدترین ورژن (تاکنون) است، خواهیم پرداخت.

ویژگی های نرم افزار ایتبس 2018

  • ویرایش و مرتب سازی جدول داده ها

بهبود گرافیکی جداول و امکان ایمپورت و اکسپورت کردن جدول ها و ویرایش جداول امکان پذیر است.ویرایش جدول در ایتبس

  • جزئیات (Deatiling)

ETABS سازگاری بیشتری با پلاگین CSiXCAD پیدا کرده است.کار این پلالگین ترسیم دیتیل ها و مستند سازی سازه های بتنی و فلزی در برنامه AutoCAD یا BricsCAD است. با مدل سازی سازه و سپس تحلیل و طراحی آن در ایتبس، CSiXCAD می تواند بطور خودکار پلان ها، نماها، برنامه زمان بندی و مدل های 3D-BIM ایجاد کند. همچنین با بروزرسانی نقشه ها می توان کلیه تغییرات را در مدل ETABS و نتایج طراحی منعکس نمود.

  • مدل سازه ای (Structural Model)

رفتار غیرخطی چشمه اتصال (Panel-zone) در ایتبس 2018 به طور خودکار بر اساس معیارهای ASCE 41-17 یا براساس ویژگی های مورد نظر کاربر ایجاد می گردد. رفتار غیرخطی چشمه اتصال این امکان را می دهد که بتوان منحنی backbone چندخطی متقارن با قابلیت های متفاوت، برای رفتارهای هیسترزیس تعیین کرد.

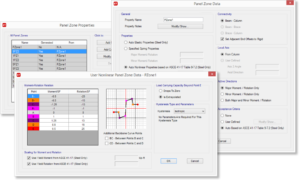

چشمه اتصال ایتبستعاریف معیارهای پذیرش Panel-zone در ورژن 2018 نرم افزار ETABS  گسترش یافته است بطوری که میتوان جهت اصلی و فرعی را به طور جداگانه از هم تعیین نمود. لازم به ذکر است تمامی این موارد به طور خودکار براساس ASCE 41-17 می تواند توسط نرم افزار تولید شود.

  • طراحی قاب بتنی و طراحی دیوار برشی در ایتبس

در نسخه 2018 آیین نامه های جدیدی جهت طراحی سازه های بتنی و طراحی دیوار برشی در این نرم افزار اضافه شده است:

آیین نامه AS 3600-2018 استرالیا

آیین نامه KBC 2016 کره به همراه الزامات طراحی لرزه ای این آیین نامه

آیین نامه ساختمان مکزیکی  (Mexico RCDF 2017)

تکمیل و توسعه آیین نامه روسی SP 63.13330.2012

آین نامه TS 500-2000(R2018) ترکیه به همراه الزامات طراحی لرزه ای این آیین نامه

آیین نامه NZS 3101-06 نیوزلند با درنظر گرفتن اثر پیچش در طراحی تیرها (فقط در طراحی سازه های بتنی اضافه شده است)

  • طراحی قاب فولادی در ایتبس

در نسخه 2018 آیین نامه های جدیدی جهت طراحی سازه های فولادی در نرم افزار ETABS اضافه شده است:

آیین نامه KBC 2016 کره به همراه الزامات طراحی لرزه ای این آیین نامه

تکمیل و توسعه آیین نامه روسی SP 63.13330.2012

  • طراحی تیر کامپوزیت در ایتبس

در ورژن 2018 ایتبس آیین نامه های طراحی تیر کامپوزیت تکمیل شده است به نحوی که:

امکان طراحی تیرهای لانه زنبوری و تیرهای با جان توخالی دایره ای شکل مطابق با آیین نامه AISC 360-16 و نیز در نظر گرفتن الزامات AISC Design Guide 31

امکان درنظر گرفتن نیرو محوری در تیرهای کامپوزیتی که مطابق با  آیین نامه AISC 360-16 طراحی شدند.

تکمیل و توسعه آیین نامه Eurocode 4-2004
